在国家标准GB50096《住宅设计规范》中规定：住宅供电系统应采用TT、TN-C-S或TN-S接地形式，并进行总等电位联结，卫生间宜作局部等电位联结。
人体洗浴时人体阻抗会降低，在卫浴间特备容易触电。如果浴室安装了电热水器、或配置了若干用电设备，浴室必须做局部等电位联结。而对于一些传统的既无电热水器，又无添置电器的卫浴间，可根据情况决定是否做局部等电位。
等电位是指两点之间电压相等或接近，等电位两点的电压可以分别从零伏到任意数值的电压，人的心脏可以承受约30mA的安全电流。在干燥的环境中，皮肤表面的电阻约为2000-4000欧姆，因此能够接触的安全电压是24-36伏。但在洗浴时，潮湿皮肤的表面电阻急剧降到200欧姆以下，人体阻抗大大下降，此时即使接触到很低的电压，也能造成触电伤亡。由于在潮湿环境里身体丧失了防触电能力，常规的防漏电装置失去保护作用，这是造成洗浴触电的主要内在原因。钢筋结构的建筑物、电闪雷鸣的气象变化、家用电器和线路的故障，以及小区内的住宅联结成一体的三相五线制供电线路的意外故障，是造成洗浴触电的主要外部原因。为此，在卫生间作局部等电位联结有助于减少电位差，有效的保证人身安全，这是非常值得的。在做等电位联结时，要保证等电位联结的可靠导通。等电位联结这一电气安全措施，并不需要复杂价昂的电气设备，它所耗用的不过是一些导线。

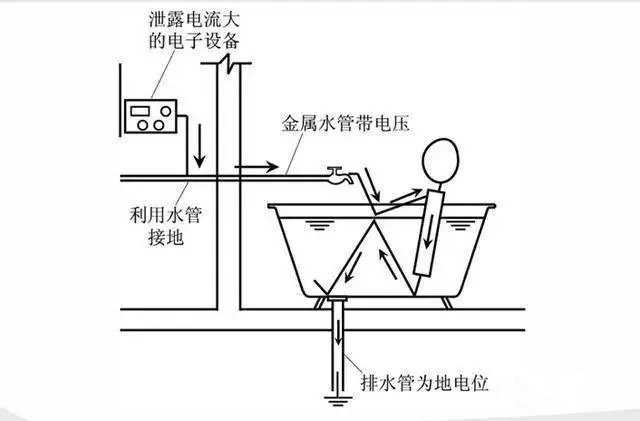

既然我们无法完全消除故障电压，那么如果将洗浴时站立的地面，与手能触摸到的卫生间内任何可导电物体进行联结导通，即使有再高的危险电压产生，由于此时手脚之间电压相等，没有电位差，就不会有电流通过人体。这就是局部等电位的原理，在科学界称为“法拉第笼”定律。建筑时，将卫生间地面、墙面或圈樑的钢筋，经过特殊联结成互通的整体，通过预留的镀锌扁钢，在装修时与外露的可导电部件进行联结，就组成了卫生间局部等电位装置。
虽然等电位装置不能避免故障电压的发生，但是一定能够保证等电位范围内的洗浴安全。

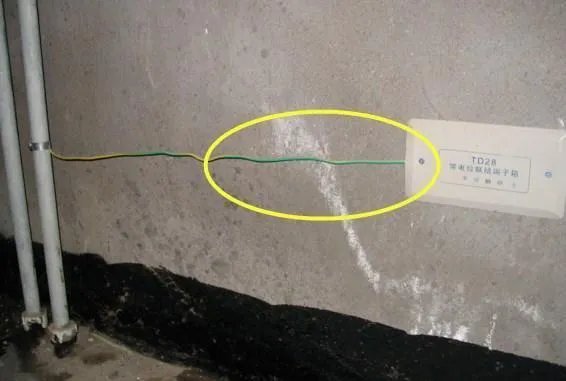

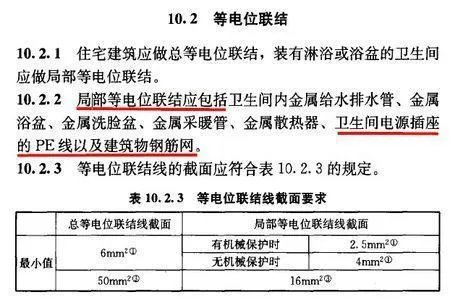

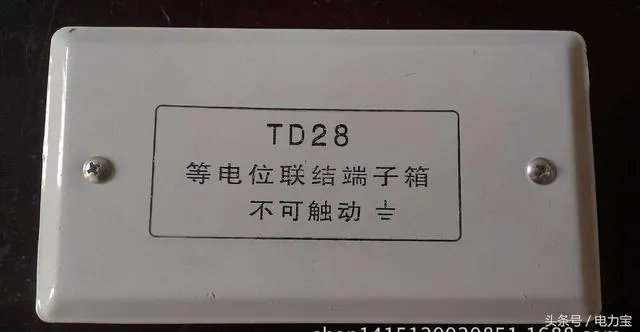

在住宅卫生间的局部等电位端子箱上，会有一行字：“等电位联结端子箱不可触动”，很多人装修时把它封闭到墙砖内，觉得这样就触动不了了，就能起到作用了，这个想法是错的。真正的意义是在做完标准的联结后，不随意去触动端子箱内部的联结线，以免线路松动，起不到应有的保护作用。根据等电位联结安装标准图集02D501-2的要求，局部等电位联结应包括卫生间内金属给排水管，金属浴盆或淋浴器花洒杆，金属的采暖管以及强电箱的进户PE母线和卫生间电源插座的PE干线，也就是人们常说的地线。一般家庭大致要做五点联结，包括强电箱、洗脸池上下水、淋浴花洒杆，电热水器的电源PE线和镜旁电源PE线都要与局部等电位端子箱做联结。联结必须使用4平方毫米黄绿色铜线，在联结完成后还需要做导通性测试，当测得电阻在3欧姆以内时，可认为等电位联结是有效的。
我家房子装修完了，兴奋的请朋友到家里来做客。结果这才没开心多久，就被眼尖的朋友发现了弊端。朋友说，我家卫生间虽说装修的挺好看，但就是少了一样关键的东西。我急忙问少了啥，他摇了摇头，“该安装电线的地方都没安，而且连等电位端子也不见了，这可不行啊！”

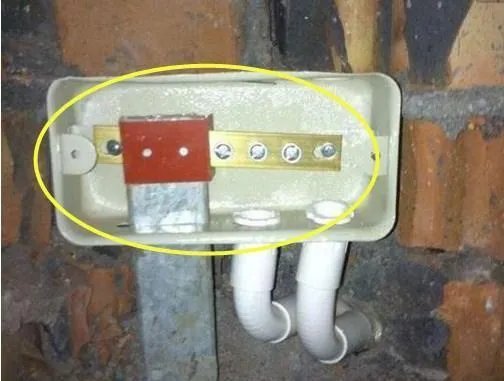

后来我才知道，朋友说的等电位端子是啥，原来是开发商在装修的时候，给卫生间安装的防触电系统，是保命用的。也就是大家家里卫生间墙面上的小盒子。可是当我检查我家里等电位端子时，才发现不知道什么时候被装修工人给拆了。

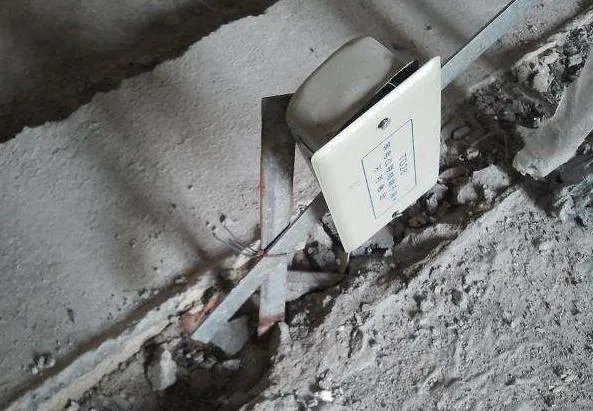

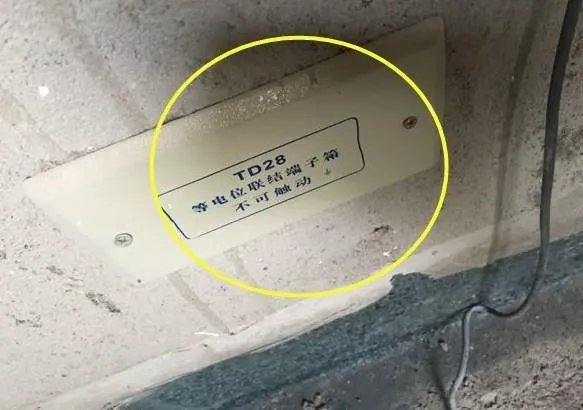

新房刚交房的时候，我们都会发现在卫生间的某个角落都会一个比较显眼的小盒子，但有时候装修结束后忽然找不到了，这就很有可能是装修师傅在操作的过程中直接给砸掉了。
也有很多人会问这个东西到底是干什么用的，装修师傅不说业主自己也不知道，其实这个东西叫等电位端子，稍微懂点电路知识的人都知道它具有类似接地线的作用。
如果卫生间出现漏电现象，电线会第一时间把电流引到接线端子处进行分解，再通过图中的扁铁引向地下，进而避免触电情况的发生。
其实在开放商盖房子的时候，国家都有明确规定必要部位一定要预埋等电位端子。
盖房子的时候都会提前将等电位通过钢筋焊接在卫生间、厨房等处的导电片上，这也是监理验收房屋的一个检验标准，如果被发现没做，一般都会进行罚款处理。
电线一般都是采用4平方的双色线来连接，卫生间有多少金属物件就接多少根电线，但如果考虑到会用到大功率电器的话，可以选择6平方的线进行连接。
卫生间需要连接的部位一般包括花洒、马桶、水管、浴缸、洗漱台等容易漏电的部位。
装修建议：

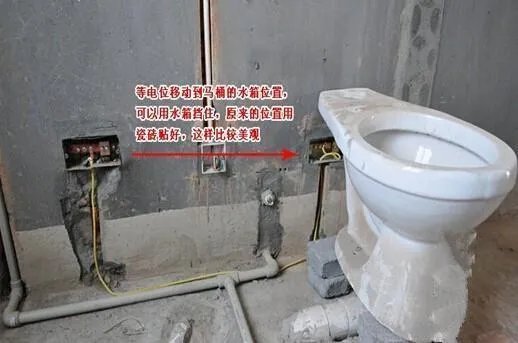

1、如果家里的等电位端子比较显眼，感觉会影响整体美观的话，可以让装修师傅进行移位，移到马桶的后面隐藏起来，但一定要做好防水工作。
2、如果是梳妆台的话，可以隐藏在镜子后面或者贴着梳妆台背面下侧的部位就可以。
朋友说，家里的花洒、马桶、水管、浴缸、洗漱台等这些容易漏电的部位都是需要跟等电位联结起来的。等电位不是地线，但它却是连接插座地线的重要设备，把这些金属部件联通起来，形成等电位。当电势相当时，就没有电压，也就没有电流。

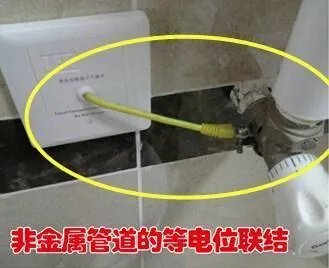

而像我们家里用的是电热水器，花洒部分就更应该接上电线，以防止当热水器发生漏电时，电流通过花洒传到人体上来。如果直接不顾后果给等电位砸了，后期就无法安装电线，那么卫生间用电可是相当危险的。
打个简单的比方，等电位端子就相当于是汽车的安全气囊。虽然平时在生活中能用到的机会少之又少，可一旦用上，那就是保命的措施。而且这些年卫生间发生触电意外的案例那么多，国家早就对卫生间安全用电很重视了。所以，大家装修的时候，一定要注意不要让装修工人砸了这个设备，当然还要在卫生间所有的金属设备装上电线才行。
卫生间装修中会遇到很多问题，那这些问题来源于哪里呢？很有可能是这三个地方哦，大家感兴趣的话可以一起看看哦。
一：电路。卫生间里不要接插排，要提前考虑好布置将接线口留好，因为卫生间环境潮肯定容易漏电，酿成触电的悲剧。所以在没有铺设墙砖、地砖前一定要设计好。卫生间安置漏电保护器。
二：空间不够用。这也是一个问题。那大家可以在设计卫生间时最大化的去利用可以利用的空间。这样日后就不会为空间问题而烦恼了。
三：管道。管道有上、下水管，要考虑到冷热水管道两种。所以最好一次到位，不要怕麻烦。毕竟提前把一切设计好，可以减少不必要的麻烦。
让装修变成一种享受！ 还在担心装修随意报价，预算超支？不知道装修如何下手，建材好坏如何选择？请留言说出你的问题，我们将会一一解决！
卫生间的电路应该怎么装呢？网易家居相信，各位在新家装修的过程中也会遇到这个疑惑。因此，咱们今天就来讲讲卫生间电路安装的这个事儿~

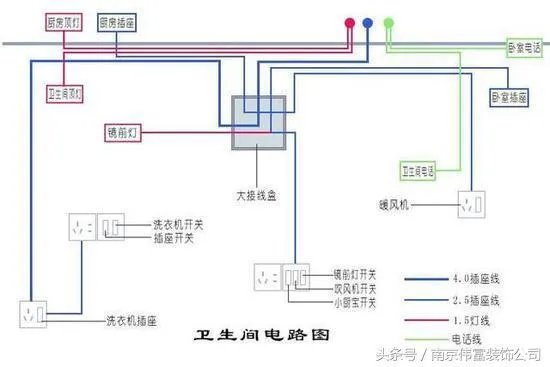

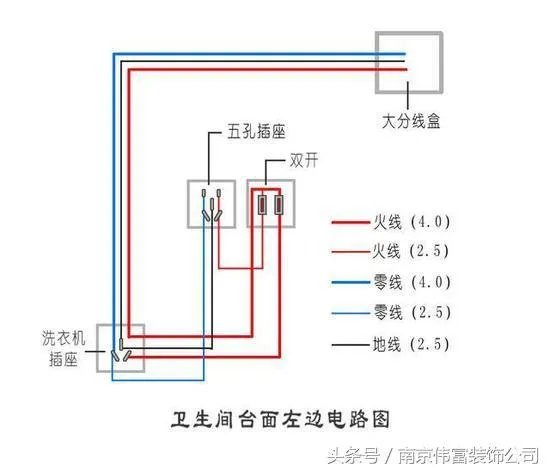

卫生间装的不多，只有个镜前灯，还有洗衣机的。还有一部分厨房的电路，不同粗细的线也标出来了。

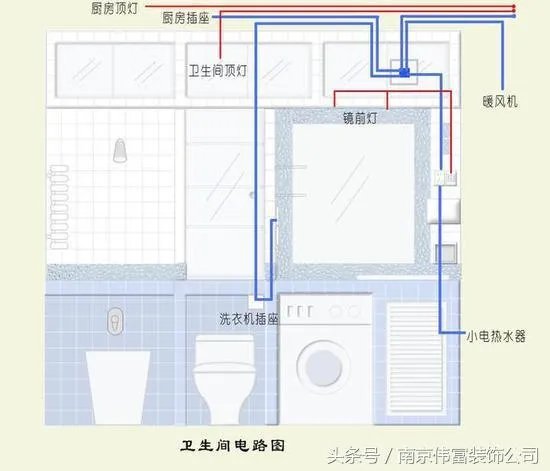

这个是立面图。
总线是4方的，镜前灯是1.5方照明线，其他的都是2.5方的线。

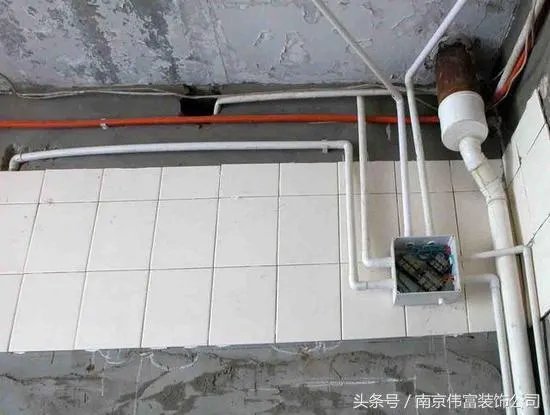

我家的线路不管是水路还是电路都是尽量不埋线的，方便维修嘛。

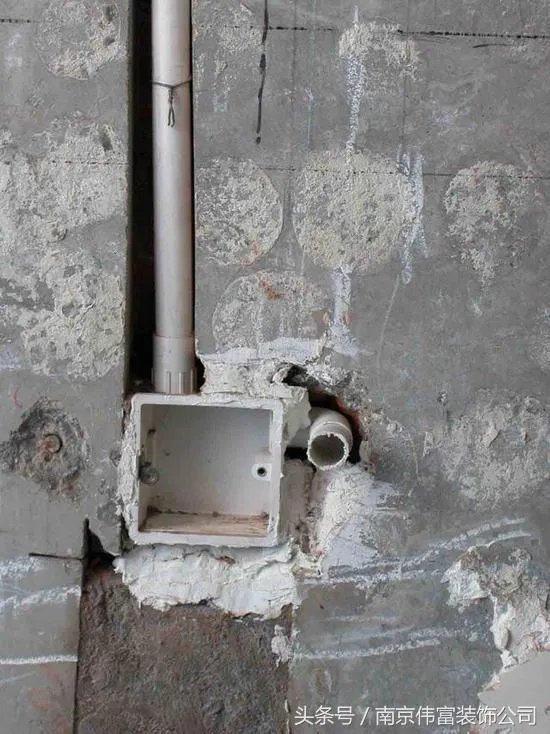

分线盒，插座还是要多装一些的。

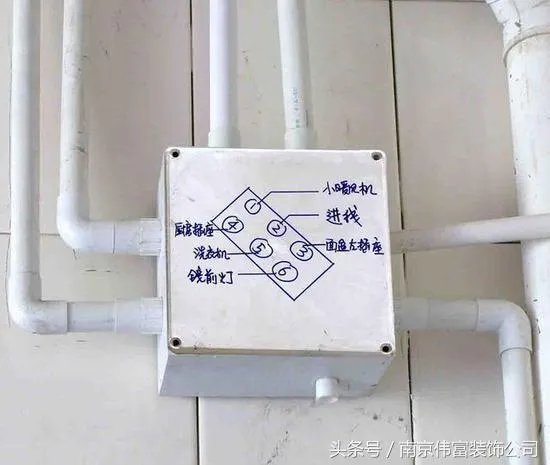

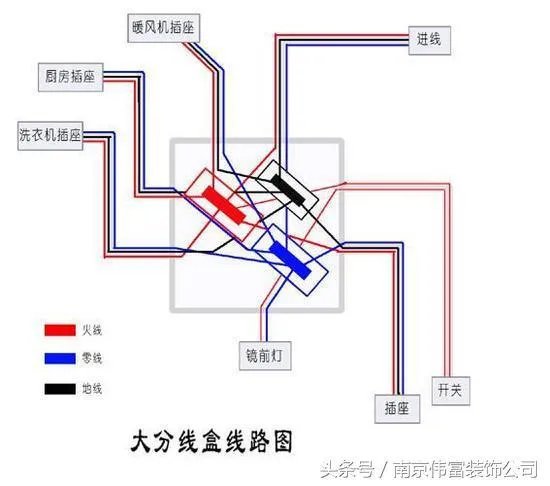

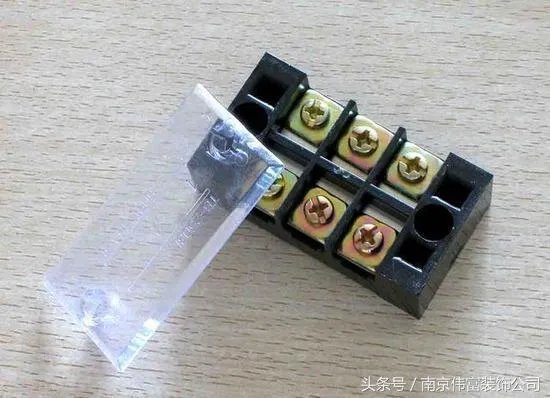

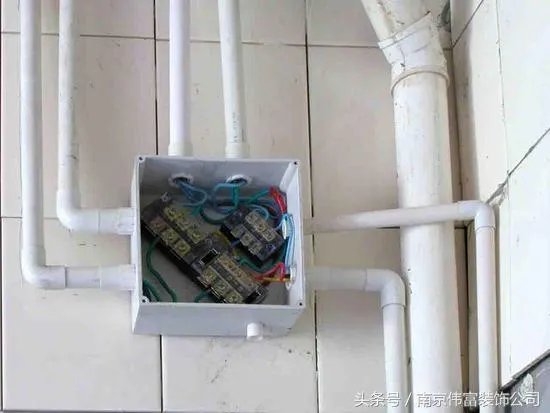

分线盒是自己买了分线端子回来拧上的。
接了六个，每个都标记好。
墙面做斜面就能把电线水管啥的都挡住了。

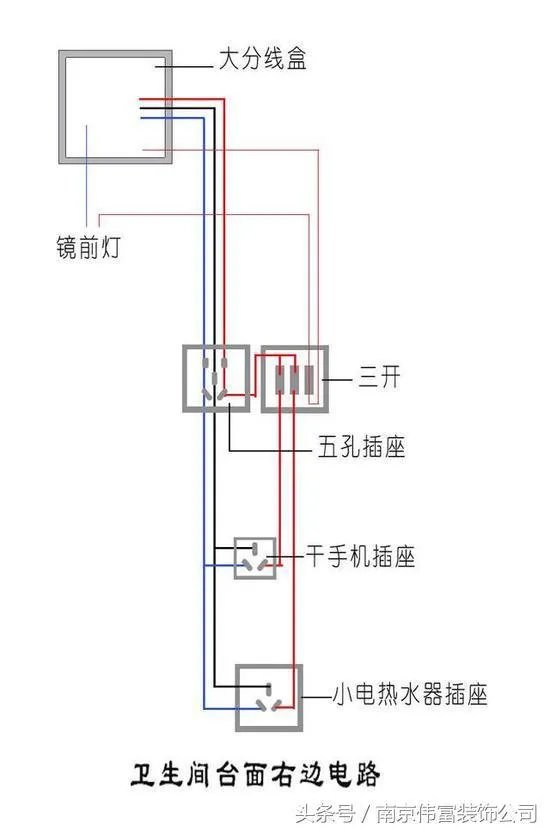

卫生间面盆旁边的插座图，连了热水器、镜前灯还有吹风机。
连接洗衣机。
很多人在布线的时候都会超支，主要是线拉的太多了，大部分家里基本走顶的线都是直来直去的，光是卫生间也用了16m左右，500多块没了，全家70多平米，几千块吧。
另外不要觉得线路多了钱多了就减少插座，能装的地方还是要装，像卫生间本来就没几个，再减了还怎么用呢？
如您有装修需求，点击下方图片，即可享受0元量房装修设计！
首先，装饰设计应根据《等电位连接安装》（02D501-2-6）图集画出卫生间等电位连接施工图。

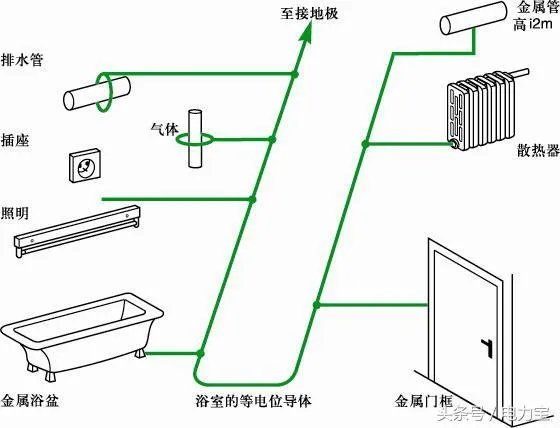

卫生间等电位连接示意图
具体施工应由厨房卫生间土建预留的等电位板或等电位箱引至所有可能带电金属物体，金属管道，抽油烟机、配电箱、防水灯、排气扇、淋浴器、金属地漏、洗衣机（预留）、金属存水弯、洗涤盆等进行结线，然后再做防水层敷设。金属毛巾架、金属卫生纸盒、残疾人用的卫生间扶手、金属挂钩如果未有和其它带电体连接，则不须作接地。
等电位箱一端螺接或焊接，另一端连接在金属管或水龙头等阀门上用用不锈钢管卡箍连接卡紧即可。
浴室灯具电器要可靠接地，你说与电无关的龙头洗手盆水管用等电位联接那是扯蛋:，那是多增加安全隐患。我制作变压器接地电阻是小于4R都有难度，你一个家庭卫生间接地电阻3R要多少资金
大家好，我是专注家居和装修知识分享的家居杂坛。喜欢的就点击一下关注吧！
对于现在的楼房，在建造的过程中都会在卫生间安装有等电位。这就是主体施工阶段所预留安装的等电位连接点，它的作用就是我们后期装修的时候与卫生间内的可导电的物体进行连接，实现卫生间内的电位差为零。以此来消除触电的危害。那么卫生间内的等电位如何的连接呢？家居杂坛以下面的问题为例来给大家解答卫生间内等电位连接的问题。
浴室的等电位具体怎么做？
浴室的等电位的具体怎么做其实这里说的就是浴室后期的装修的时候如何把等电位连接起来。这里主要针对的是等电位到后期安装。对于浴室的等电位安装，个人认为应该做好以下三点。

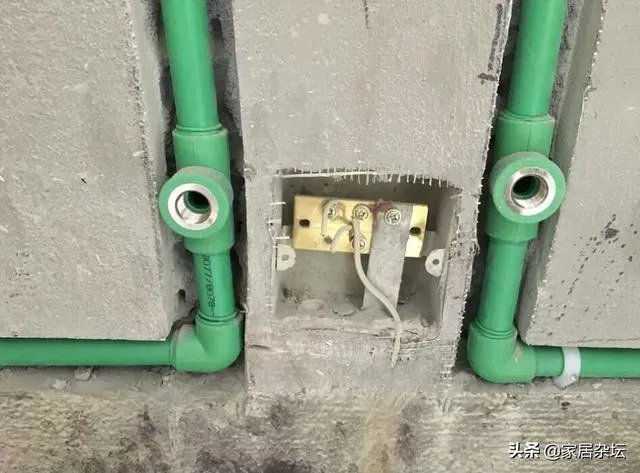

①：装修时要预留等电位连接的管线。因为我们等电位都是在卫生间内暗埋在墙体里的，所以在暗埋的时候，一般只留了一根连接点，连接到卫生间定的金属的排水管道旁边。我们后期装修如果需要连接其它部位的金属物体，需要安装电线管，这时一般需要安装做混水阀的位置一根电线管。
②：等电位的穿线。我们在预留好的电线管内需要把连接线穿进去。等电位连接线一般都是采用的不小于2.5平方的铜芯的软线进行连接。这时候就我们就要从等电位的接线端子箱穿线，一直穿到我们预留的位置。

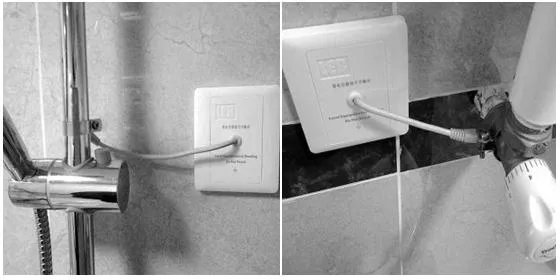

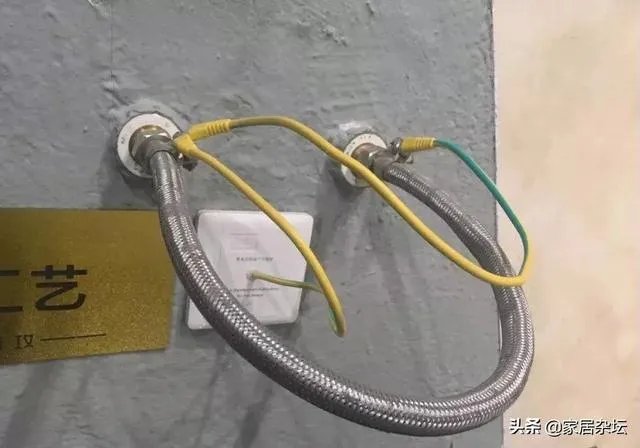

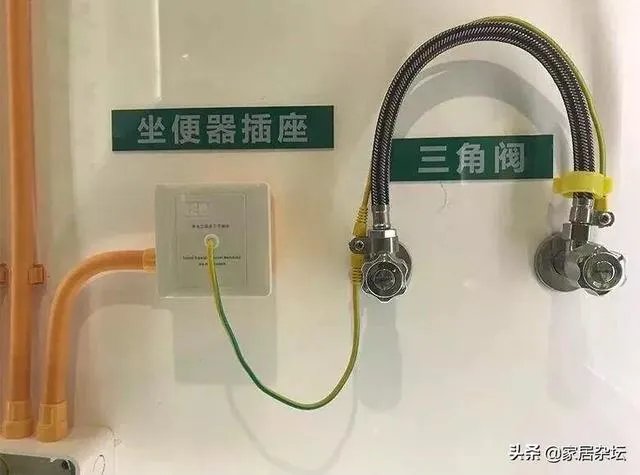

③：等电位连接线的安装。我们把电线穿到各处，这时候就需要把电线连接到我们需要连接到等电位端子盒。此时就直接利用等电位的端子上的螺丝将电线固定牢固。而对于我们卫生间的其它的一些金属物体就采用的缠绕或者是压丝的方法来固定牢固。例如在混水阀的位置我们可以在内丝弯头的位置将电线安装进去。而对于卫生间内的金属排水管道，一般使用专用的抱箍，将连接的电线固定在金属管道上就可以了。对于其它的导电物体同样如此安装。
注意问题：①、对于卫生间内的等电位，如果我们后期把各个位置连接上去，一定要在装修的时候提前预留好线管，这样才能保证后期的穿线安装。②、对于等电位连接线，个人建议大家选择不小于2.5平方的铜芯电器软线。不不建议大家选择硬性。③、等电位的连接要对卫生间内可导电的一些金属物体尽量的全部连接。这样才能实现最好的效果。
卫生间的等电位是如何预留的？
如果是我们家的自建房，那么这个时候要在卫生间预留好相应的等电位连接的位置。因为等电位是与我们卫生间的底板钢筋进行连通的，所以在主体施工的时候要按照如下的措施进行处理。

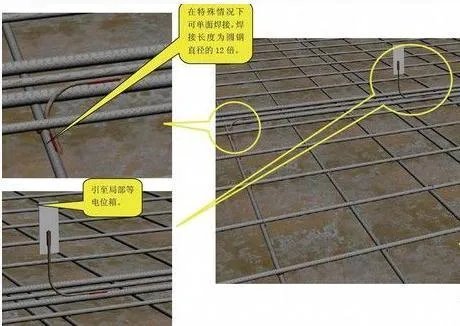

①：卫生间底板钢筋的处理。我们要想在卫生间作局部等电位，必须把卫生间的底板钢筋做有效的连通。常规的就是采取绑扎的方法，将没一根钢筋绑扎到位，或者是采取单独的一根镀锌扁铁匠与卫生间的底板钢筋进行焊接。这样实现卫生间底板钢筋的电器连通。
②：焊接引下线。当卫生间的底板全部连通以后，我们要把底板钢筋与引下线进行连接。像楼房中常用的就是柱子的主筋。我们可以利用一根镀锌扁铁连到卫生间的柱子的主筋上，这样做有效的焊接连通。
③：浇筑混凝土。当我们把钢筋全部焊接连接完成以后就可以来浇筑混凝土了，这时就可以把卫生间的底板的钢筋以及柱子的钢筋都浇筑。此时预留出来的就是一根镀锌扁铁露在外面。

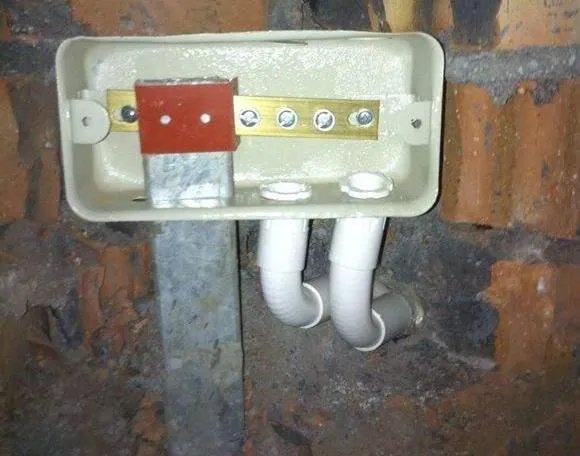

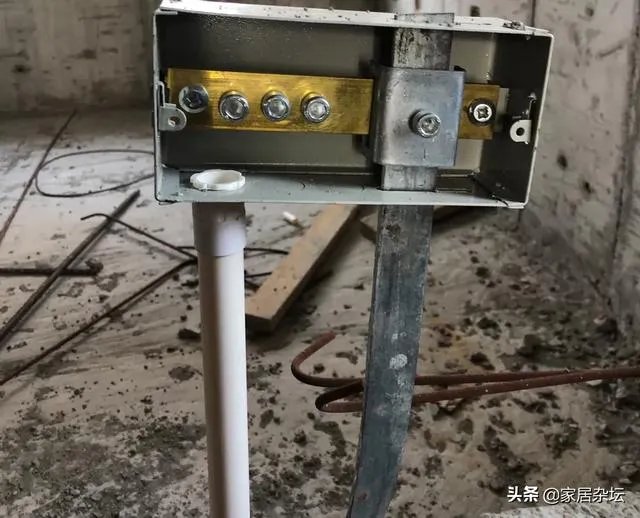

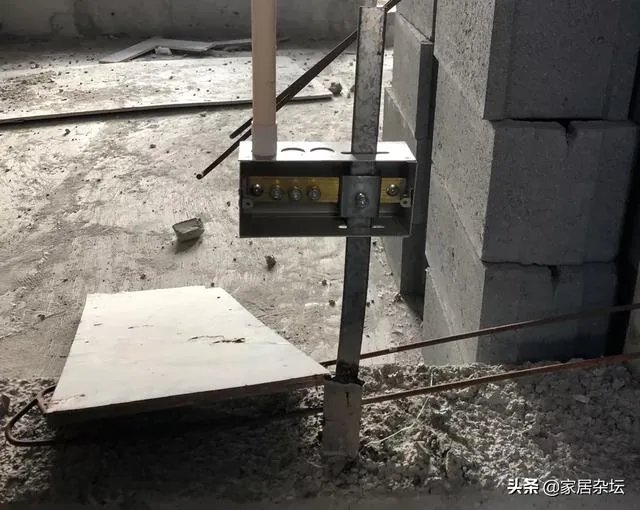

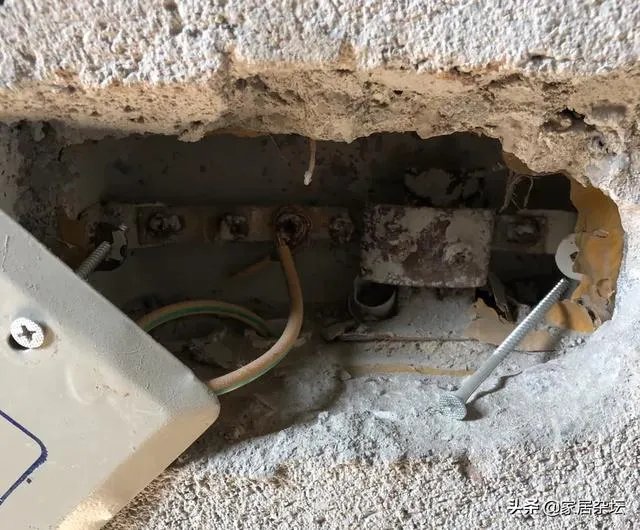

④：等电位端子盒的安装。我们在后期砌墙的时候就把等电位端子箱安装到镀锌扁铁上，然后将等电位端子箱安装在墙体内，并留有相应的线管用来穿我们的连接线，这样就完成了卫生间内等电位的预埋。
结束语
对于卫生间内的等电位的连接，一般分成两种情况：一种是主题施工时的预埋安装，另外一种说装修时的等电位的连接。这里重点关注的是等电位连接的有效性，也就是需保证钢筋连通，后期安装时需采取合格的软线进行连接。这样保证我们卫生间内可导电的金属物体都实现有效的等电位连接。
【个人原创，头条首发，图片源自网络侵权即删！】
其他人都是照帮网上的，不实际。本人专业就是电力系统的。解说也清楚：听好了，如果家里拉了地线，这个接不接无谓了。跟地线一个作用。就是防电热水器漏电时，人体被触电。如果一定要接线，就是用一根导线连接电热水器外壳，另一端接到等电位端子就可以了。等电位端子就是一片接地偏铁而以。如果电热水器漏电，直接流向等电位端子了。

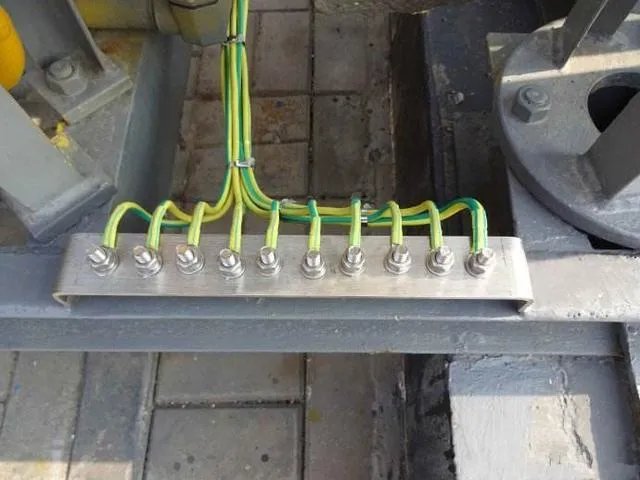

其他人回答的太复杂了，只要把所有的金属器件全都连到等电位端子上就可以了。等电位端子就是连在这一楼层建筑钢筋网上的一块扁铁而已。
所谓等电位，就是说电位相等，那么就不存在电位差，也就不存在电压（指等电位连接的各个地方，不是说跟大地）。当人处在等电位的环境中时，就是用电设备漏电，也不至于让人触电，这也是人站在绝缘物体上面可以触摸220V火线一个道理。其实要做等电位，国家应该强制所有金属卫浴产品必须设置接线螺栓，靠卡箍连接时间久了必定接触不良，关键时刻起不了作用，等电位连接好以后还要做好防腐和定期检查。
不同概念。等电位是指电路中的2个或3个以上独立单元线路的低电位端，而且是不相互联系的；接地端是指电路中所有低电位端都要联结一起的。两者有着很大的不同： 等电位连接是设备和装置可导电部分的电位基本相等的电气连接，接地是防止接触电压触电的一种防护技术措施。 有人说等电位就是接地，简直是瞎说，误导别人，好好去学习下吧。
管道用的什么材质，如果用PPR的就别做了
